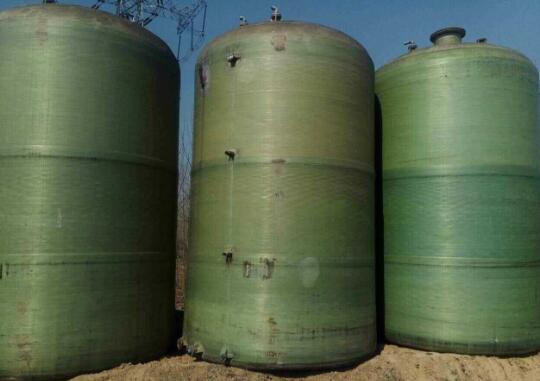

衡水立式玻璃鋼罐的結構：

衡水立式玻璃鋼罐的結構概述，立式玻璃鋼罐屬于玻璃鋼罐的其中一種，它一般為圓柱形，直接置于基礎上，底部為平底，頂部為錐形或平頂。是以玻璃纖維為增強劑，樹脂為粘合劑通過微電腦控制機器纏繞制造而成的新型復合材料。

(1)罐壁的三層結構，一般情況下，玻璃鋼立式罐罐壁有三層：①內襯層。具有內架和氣密作用，厚度為2.5~3mm。該層多采用韌性好、延伸率高、固化收縮率低且具有一定耐腐蝕能力的樹脂;增強材料選用與樹脂具有良好浸潤性、樹脂固化后應變集中系數小、能保持較高樹脂含量的非連續性短切纖維制品，樹脂含量達80%以上。內襯層還可分為內表層、次內層和內襯外層。內襯層通常采用手糊工藝，分片制作。②強度層。即承載層，采用纏繞工藝成型罐體時，該層由玻璃紗繞制而成;采用強度高、韌性好、延伸率高、固化收縮率低的樹脂，它的厚度要根據直徑、壓力和安全系數等計算確定。③外表層。厚度約為0.5mm，此層具有抗老化、抗紫外線照射功效 ,同時還具有防外部介質內滲作用,要求樹脂含量大于 80%。固化劑、促進劑、抗老化劑用量隨環境溫度、罐徑大小不同而改變,一般在樹脂中的比例應視固化效果確定。

(2)頂蓋，玻璃鋼立式罐頂蓋不能太薄,通常按1kPa 均布荷載 ,同時還應適當布置縱橫交叉加強筋,以防止頂蓋局部塌陷。

(3)罐壁厚度，由于罐內液體壓力,風載引起彎曲應力,罐體自重引起的壓應力都隨高度而變化且在底部達到最大值,所以罐壁從罐頂逐漸加厚至罐底,罐頂處壁厚一般不超過5 mm。采用漸變厚度立罐要比厚度不變罐降低30%的材料用量。底部加強圈一方面可以對罐底部筒體進行加強,同時也是防滲結構。

衡水立式玻璃鋼罐的厚度標準：

衡水立式玻璃鋼罐的壁厚沒有一個統一的標準，一般情況下立式玻璃鋼儲罐的尺寸不同貯罐的壁厚是不同的，特別是高度引起的貯存底部的承受的靜壓強的不同的；300m3的鹽酸貯槽，如直徑為7000-7500mm的話，儲槽的厚度是下部厚一些，一般為30-35mm，然后往上逐段減少，上部的厚度一般在20-25mm，一般不采用錐頂，而是采用拱頂?shù)摹?/div>
